直埋钢套钢蒸汽输送保温管的详细介质
发布日期：2020-11-19 浏览：207
河北皓迪管道的技术小编来报到啦！今天我给大家介绍一下直埋式钢套钢蒸汽输送保温管的详细介质和功能特性，钢套钢蒸汽保温管是由外护钢管加钢管防腐、聚氨酯泡沫保温层及内工作钢管组合而成。钢套钢蒸气复合保温管适用于输送2.5MPa、350摄氏度以下的蒸汽或其它介质，该产品用钢管做外防护层，具有强度高，不易损坏，施工检修简便，使用寿命长的优点。国外生产的高温预制件直埋保温管均装有泄漏警告线。一旦泄漏发生在管道的某处，它是通过警报线进行的。保温管道的准确位置和泄漏程度可以在专用测试仪上显示出来，以便及时通知检验员处理泄漏管段，确保供热管网和国内线路的运行，填补这一空白。总之，高温预制件直埋保温管不仅具有与传统地沟、架空敷设管相比的先进技术和实用性能，而且具有显著的社会效益和经济效益。这也是一项有力的措施，加热和节能。直埋供热管道技术的采用，标志着我国供热管道技术的发展进入了一个新的起点。随着这一先进技术的进一步完善和发展，直接埋设供热管道已势在必行。
（钢套钢）蒸汽直埋保温钢管埋设技术是一种防水、防漏、抗渗、抗压和全封闭的埋设新技术，是直埋敷设技术在地下水位较高地区使用的一次较大突破。它是由输送介质的钢管、防腐外套钢管以及钢管与外套钢管之间填充的超细玻璃棉组合而成,也可采用石墨、硅钙瓦管壳及填充聚氨酯泡沫复合而成。
一、产品简介钢套钢蒸汽保温管
钢套钢直埋保温钢管由工作钢管、保温层、滚动导向管托、外套管(钢管)、防腐层组成，保温材料捆扎在工作钢管上，依靠滚动导向管托在外套管内整体式热膨胀移动，故不损坏保温层，固定支架为内置式固定支架，无须原先“三通式固定支架”的庞大的钢筋混凝土支墩，是理想的蒸汽管敷设方式。经多年使用实践中和有关检测使用寿命可达三十年以上。
二、钢套钢直埋蒸汽保温钢管产品适用范围
输送介质：蒸汽
工作压力： ≤1.6MPa
介质温度：≤350℃
工作环境：地下土壤
三、钢套钢直埋蒸汽保温钢管产品结构示意图
1、芯管(钢管)
2、憎水XN-3硅酸铝保温壳(或憎水复合硅酸盐保温壳或无石棉硅酸钙保温壳)
3、滚动导向管托
4、捆扎带管
5、外护管(钢套管)
6、防腐层
四、钢套钢直埋蒸汽保温钢管产品材料技术要求
1、工作钢管
钢管材质为输送流体用无缝钢管，采用GB8163—99标准，或采用GB3087标准，亦可应客户要求或视供
货情况采用其它标准的钢管。
2、保温层
保温材料选用憎水型复合硅酸盐管壳或XN-3硅酸铝(防潮陶瓷制品)保温管壳，亦可应客户要求选用其
它材质的保温材料。保温材料错面双层错缝捆扎在工作钢管上连成一体，减少了热损失，与钢套管不发生面摩擦，延长了保温层的使用寿命，其厚度随介质温度而定。
复合硅酸盐主要技术指标
注：本产品、无害、无污
钢套钢直埋蒸汽保温钢管一种是由输送介质的钢管、防腐外套钢管以及钢管与外套钢管之间填充的超细玻璃棉组合而成,也可采用石墨、硅钙瓦管壳及填充聚氨酯泡沫复合而成。钢套管（钢套钢）埋设技术是一种防水、防漏、抗渗、抗压和全封闭的埋设新技术，是直埋敷设技术在地下水位较高地区使用的一次较大突破。直埋管道的保护管的首要问题是严密防水的可靠性，此外要有良好的机械强度，钢套管由于强度高采用连接，防水的密封性能可靠性十分高，另外，其耐高温性能也是其它外保护管所不能比拟的。在地下水位高的地区，为保证地下水不影响蒸汽直埋管道的正常运行，外保护层好采用坚固、密闭的钢管外壳。
二、保温结构
钢套钢保温钢管保温结构依据滑动方式不同分为：内滑动式与外滑动式1、内滑动式：保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成。

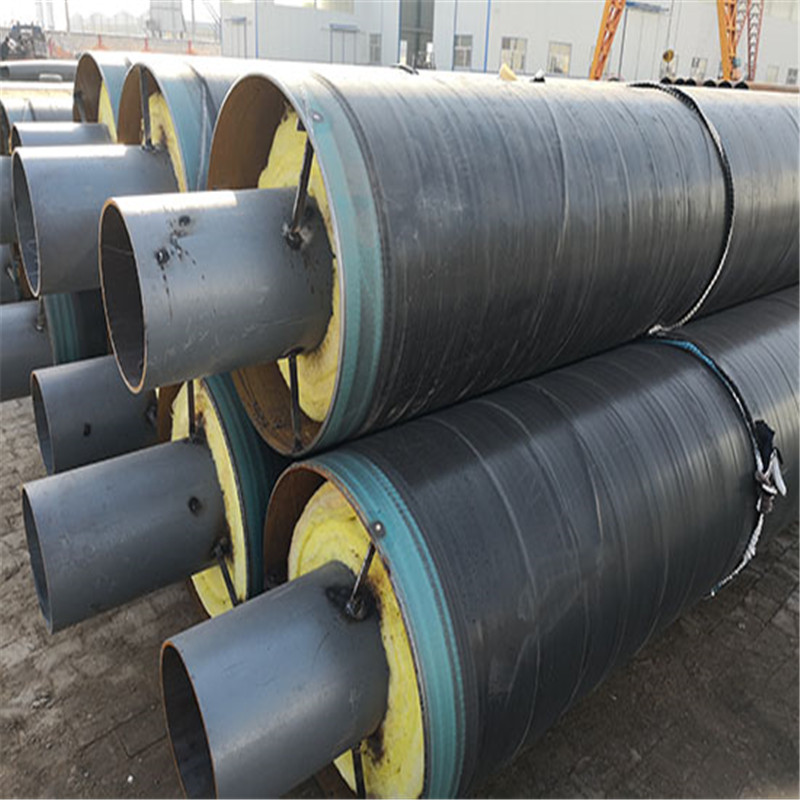

2、外滑动式：保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。 钢套钢保温管结构图
三、钢套钢保温钢管结构机理
1.防腐层：保护外钢管避免腐蚀物腐蚀钢管，延长钢管使用寿命。 2.外护钢管: 保护保温层免受地下水侵蚀，支撑工作管并能承受一定的外部荷载，保证工作管正常工作。
3.聚氨酯泡沫层: 保证介质温度，保证外护管表面保持常温。
4.阻隔、反射层: 保证泡沫材料不进入无机硬质耐高温层；反射耐高温层部分热量。
5.无机硬质保温层：耐高温，保证与保温层之间的界面温度，保证泡沫不被炭化。
6.减阻层: 保证工作钢管热胀冷缩。
7.工作钢管：保证输送介质正常流动。
产品结构：
钢套钢直埋保温管由内工作钢管、外保护钢管和中间保温层组成。工作钢管经喷砂涂两层防锈漆。保温层由高温纤维毡、超轻微孔硅酸钙保温瓦和聚氨酯泡沫塑料组成。外套钢管作喷砂处理后缠绕六层玻璃纤维和树脂防腐层。
性能特点：
1、防水防潮
2、耐高温高压，适用介质温度350℃，压力2.5Mpa
3、热耗低，保温效果优于任
