架空蒸汽管道专用保温隔热管托的作用
发布日期：2020-11-06 浏览：107
河北皓迪管道连接千家万户，温暖万众民心！架空地埋蒸汽管道的必备产品【蒸汽保温隔热管托】此产品具有隔热，保温，保冷，耐腐蚀，高效低能耗，支撑整个热力管道的中心点。

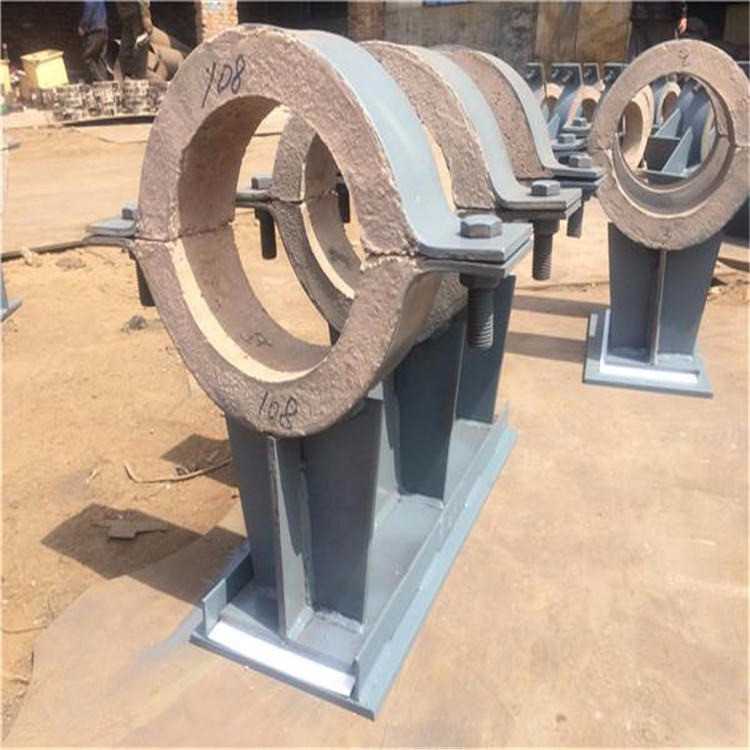

隔热管托是由安装在管子上的钢制管托与下面的支承结构构成。它承受管道的垂直荷载，允许管道在水平方向滑动位移。根据管托横截面的形状，有曲面槽式、丁字托式和弧形板式等。前两种形式，管道由支座托住，滑动面低于保温层，保温层不会受到损坏。弧形板式滑动支座的滑动面直接附在管道壁上，因此安装支座时要去掉保温层，但管道安装位置可以低一些。
滚动支座是由安装在管子上的钢制管托与设置在支承结构上的辊轴、滚柱或滚珠盘等部件构成。辊轴式和滚柱式支座，管道轴向位移时，管托与滚动部件间为滚动摩擦，摩擦系数在0.1以下；但管道横向位移时仍为滑动摩擦。滚珠盘式支座，管道水平各向移动均为滚动摩擦。滚动支座需进行必要的维护，使滚动部件保持正常状态，一般只用在架空敷设管道上。悬吊支架常用在室内供热管道上。
管道用抱箍、吊杆等杆件悬吊在承力结构下面。悬吊支架构造简单，管道伸缩阻力小；管道位移时吊杆摇动，因各支架吊杆摆动幅度不一，难以保证管道轴线为一直线，因此，管道热补偿需用不受管道弯曲变形影响的补偿器。弹簧支座的构造一般由在滑动支座、滚动支座的管托下或在悬吊支座的构件中加弹簧构成。其特点是允许管道水平位移，并可适应管道的垂直位移，使支座承受的管道垂直荷载变化不大。
常用于管道有较大的垂直位移处，以防止管道脱离支座，致使相邻支座和相应管段受力过大，导向支座是只允许管道轴向伸缩，限制管道横向位移的支座形式。其构造通常是在滑动支座或滚动支座沿管道轴向的管托两侧设置导向挡板。导向支座的主要作用是防止管道纵向失稳，保证补偿器正常工作。
